产品说明

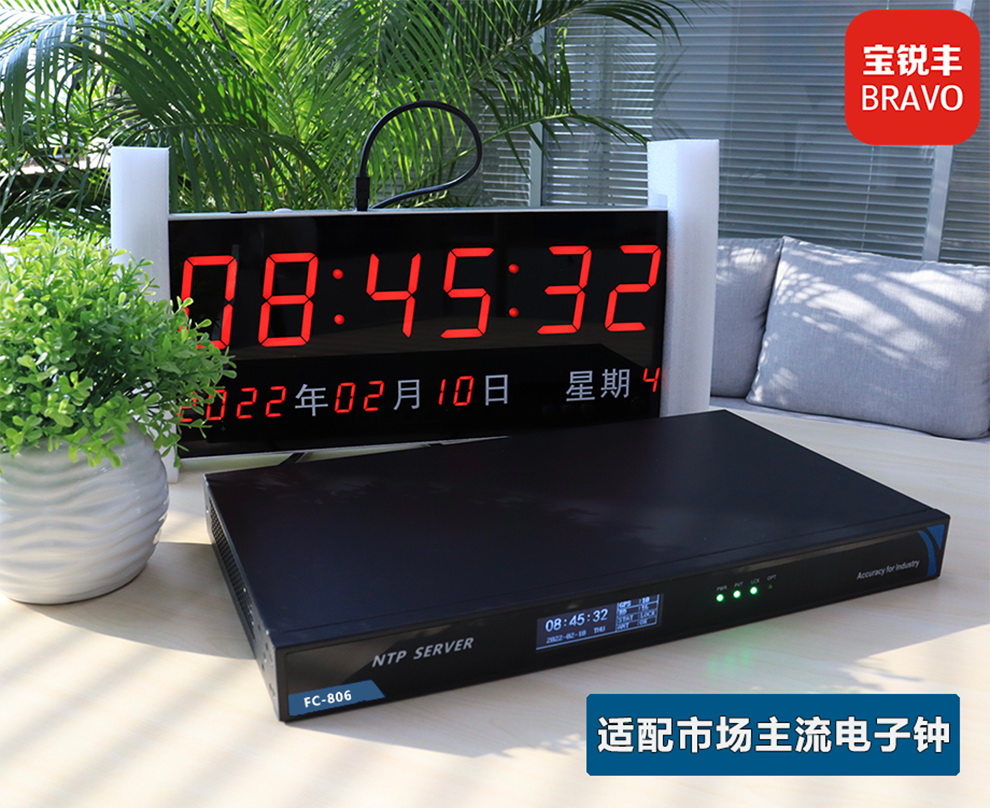

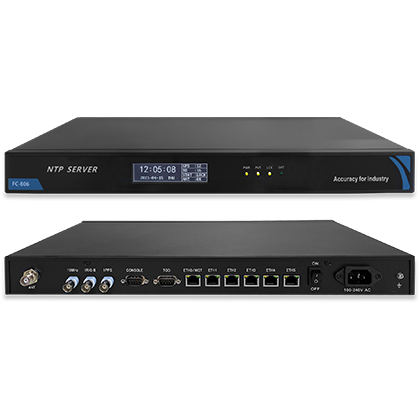

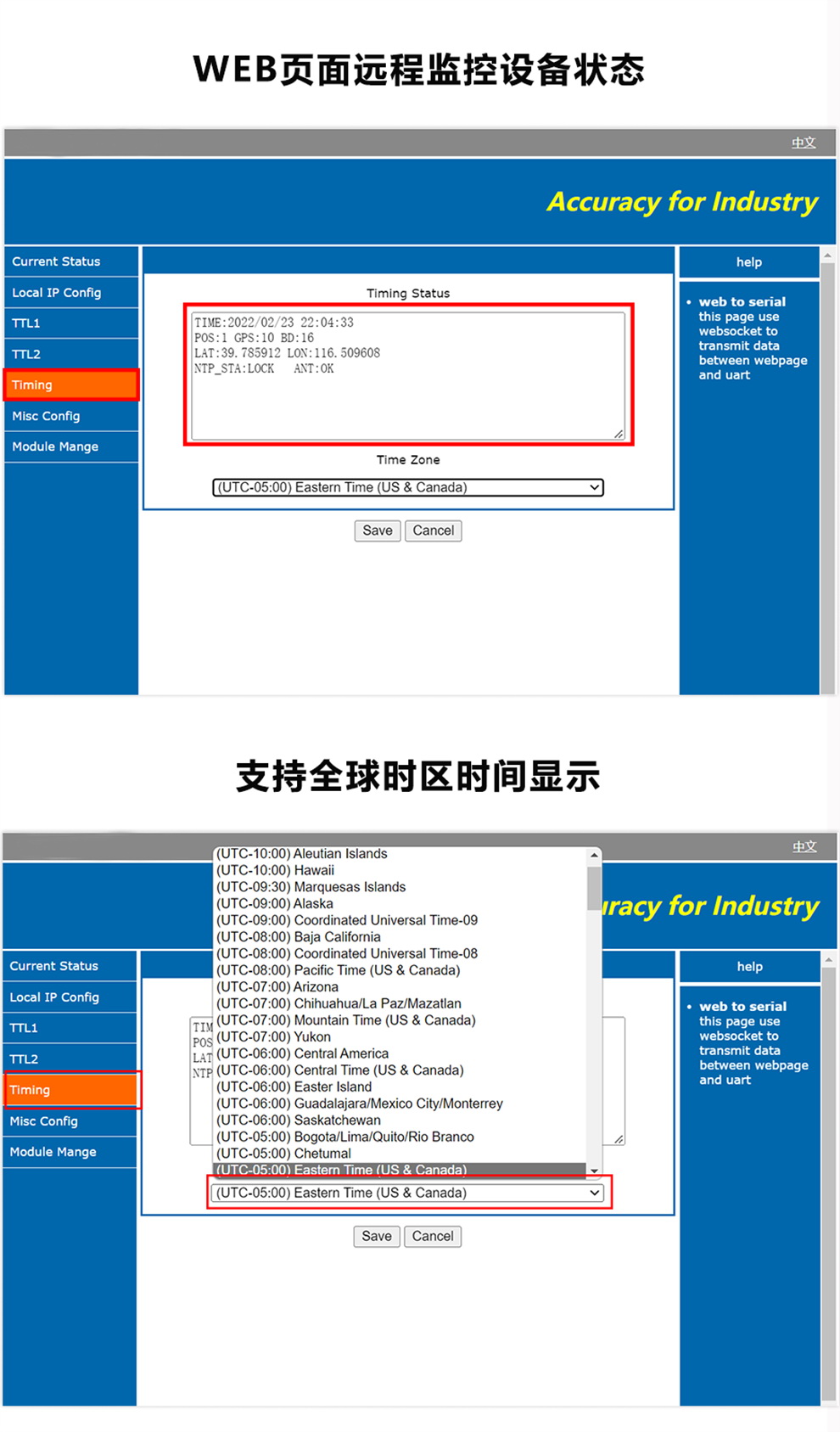

FC-806 是一款基于 NTP v2 / v3 / v4 / SNTP 协议的专业级网络时间服务器，，，，前面板带 OLED 高清液晶显示屏，，，，内置工业级恒温晶振，，，，具备守时功能，，可部署于有更高要求的严苛应用环境；支持远程监控和全球时区选择功能，，满足国际用户多样化应用场景；支持 B 码输出功能，，，，授时精度可达到 35ns；设备持续向网络中的联网设备提供毫秒级时间同步服务，，，，主要应用于部队、、、、机场、、高速公路、、自动驾驶、、、银行、、、电力、、、工厂自动化控制等领域。。。。
主要特点

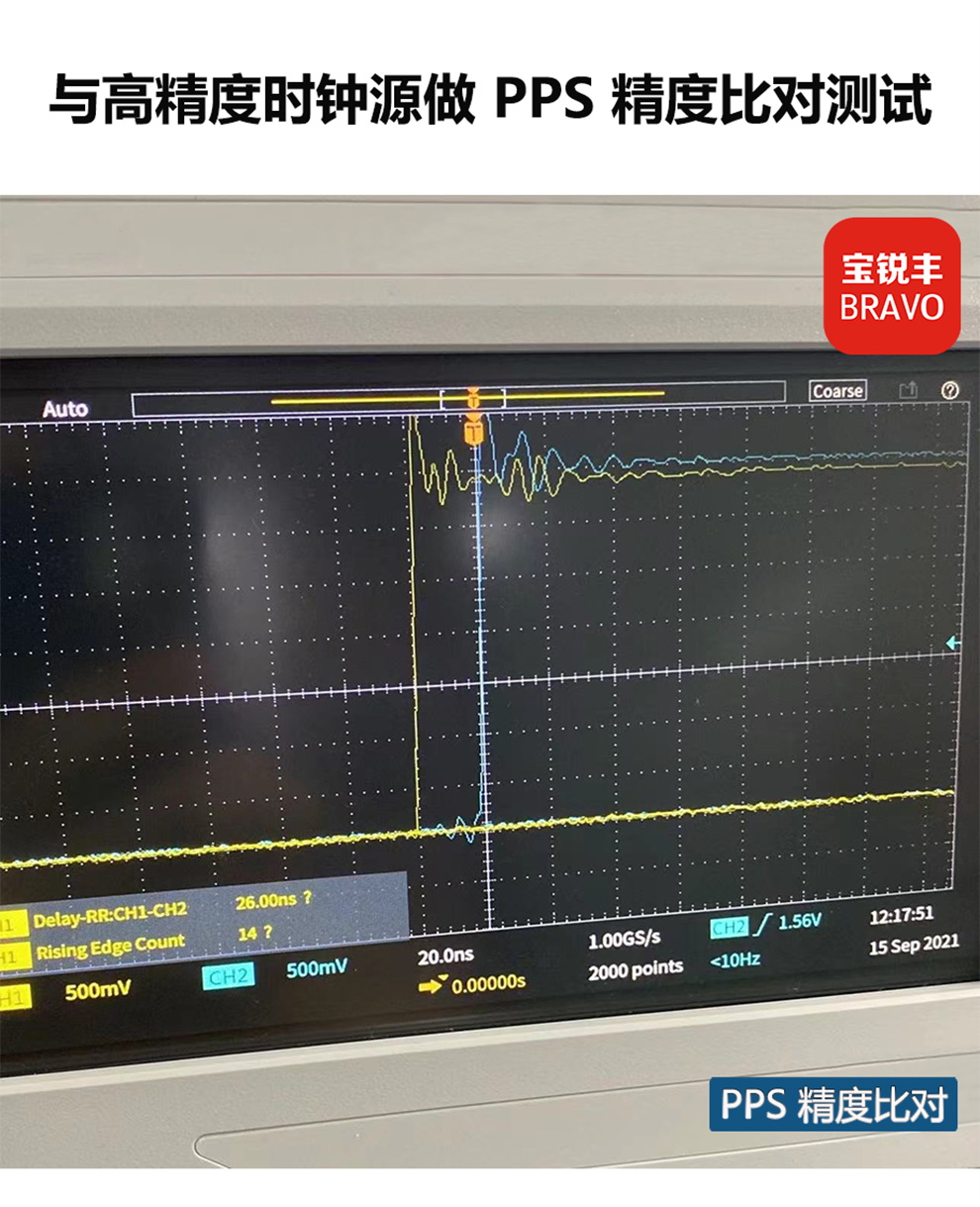

● 1PPS同步精度 < 35 ns
● 当卫星参考源丢失后具备守时功能
● PPS 上升沿：≤ 5 ns
● 局域网同步授时精度：0.5 – 2 ms
● 守时精度：≤ 20 us (卫星信号持续跟踪24小时以上)

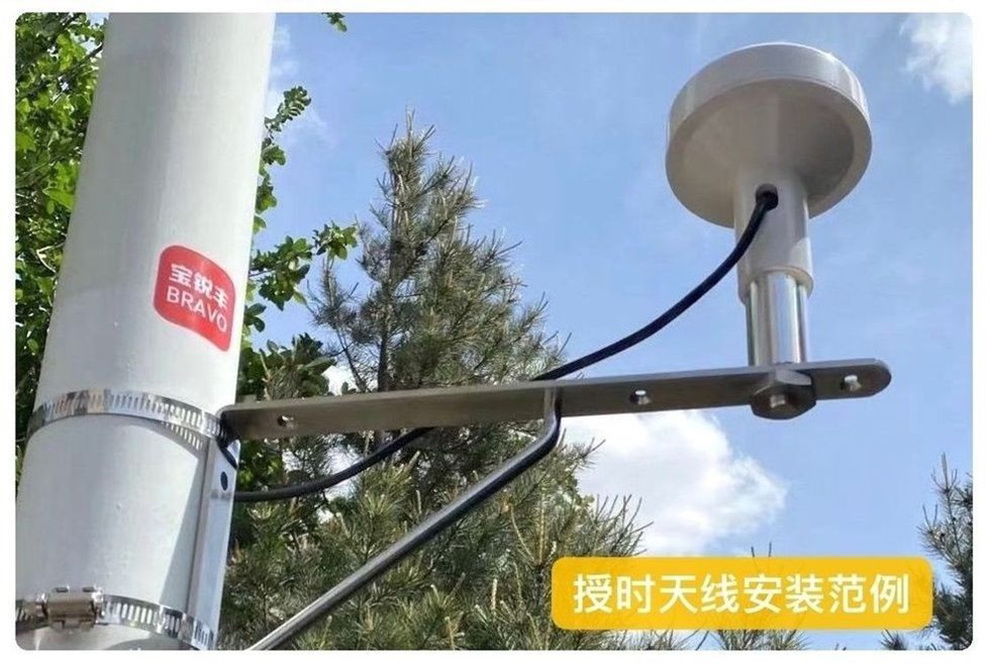

● 内部集成高精度授时GNSS卫星接收机
● 支持GPS、、、、BeiDou、、GLONASS、、、Galileo、、QZSS
● 采用了基于时刻测量的高精度TIE测量技术，，分辨率达1ns
● NTP v2 (RFC 1119) / NTP v3 (RFC 1305) / NTP v4 (RFC5905) /SNTP v3 (RFC 1769) / SNTP v4 (RFC 2030)
● 支持 MD5 信息验证
● 支持 SERVER 和 BROADCAST 工作模式
● 以太端口支持10/100M，，，全双工、、、半双工，，，支持自动协商机制
● 结构紧凑，，安装方便
● 工业工作温度范围
技术指标
|
通用指标 | |
|
卫星信号跟踪 |
GPS L1, BeiDou B1, GLONASS L1, Galileo E1, SBAS |
|
定位系统 |
SPS, Timing |
|
水平定位精度 |
< 2.5m CEP 50 (Autonomous) |
|
垂直定位精度 |
< 5m CEP 50 (Autonomous) |
|
首次定位时间 |
热启动 < 2s；温启动 < 40s；冷启动 < 60s |
|
灵 敏 度 |
跟踪 -165dBm；捕获 -148dBm |
|
数据更新率 |
1 Hz |
|
接口参数 | |
|

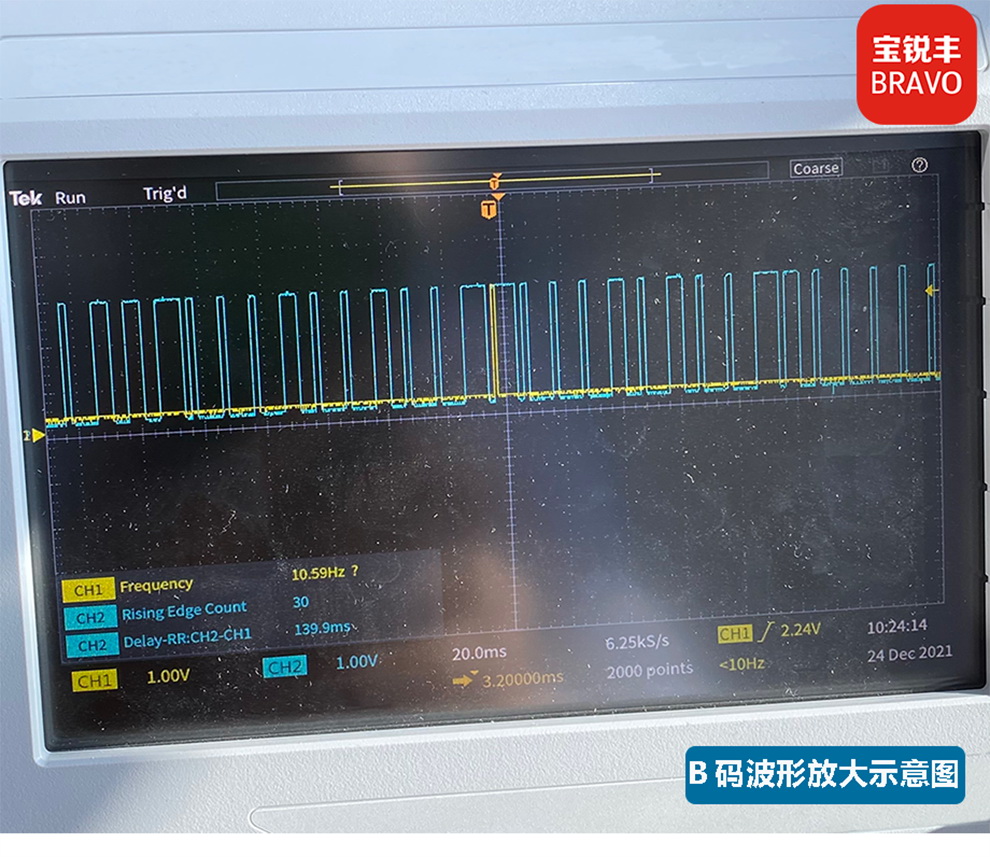

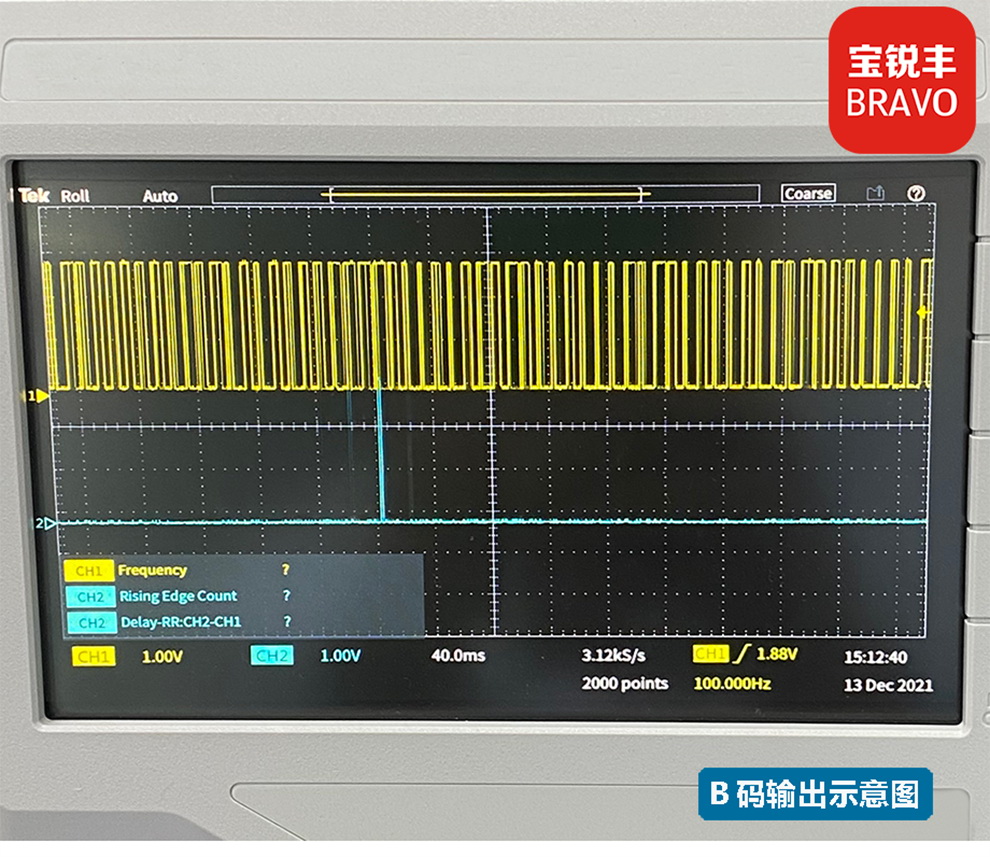

IRIG-B 输出 |
1.16E-12(24小时平均)(1个) |
|
1PPS 输出 |
35 ns(1-sigma)(1 个) |
|
串 口 |
2 个 |
|
网 口 |
1-6 个 (根据需要激活) |
|
协 议 |
NMEA-0183 |
|
NTP 参数 | |
|
接 口 |
10/100Base-Tx |
|
接口标准 |
符合 IEEE-802.3u 标准 |
|
接口速率 |
10/100M 自适应 |
|
接口连接器 |
RJ-45 |
|
NTP局域网授时精度 |
0.5 – 2ms |
|
支持协议 |
NTPv2, NTPv3, NTPv4, SNTP |
|
MD5信息验证 |
有 |
|
1PPS | |
|
接口电平 |
LVTTL |
|
脉 宽 |
100ms |
|
上 升 沿 |
≤ 5ns |
|
抖 动 |
≤500ps |
|
授时精度 |
30ns (1-sigma) |
|
守时精度 |
20us |
|
TOD | |
|
接口电平 |
RS-232 |
|
报文格式 |
GNRMC |
|
波 特 率 |
9600 |
|
精 度 |
报文帧头与秒脉冲前沿对其，，，，偏差小于 1us |
|
物理参数 | |
|
尺 寸 |
440mm × 250mm × 44.45mm |
|
重 量 |
2.8Kg |
|
电气参数 | |
|
供 电 |
110V – 220V AC |
|
功 耗 |
15W |
|
环境参数 | |
|
工作温度 |
-40°C ~ +85°C |
|
存储温度 |
-45°C ~ +90°C |
|
工作湿度 |
5% ~ 95% RH (无凝结) |
|
存储湿度 |
5% ~ 95% RH (无凝结) |
